主要特點：

　　氣箱脈沖袋式除塵器主要特點：在濾袋上口不設文氏管，也沒有噴吹管，而是用脈沖閥直接往凈氣室噴壓縮空氣進而對濾袋清灰。這樣既降低噴吹工作阻力，又便于逐室進行檢測、換袋。電磁脈沖閥數量為每室1-2個，規格為2-4in。

　　氣箱脈沖袋式除塵器分室反吹和脈沖噴吹等除塵器的特點，增強了使用適用性?？勺鳛槠扑闄C、烘干機、煤磨、生料磨、篦冷機、水泥磨、包裝機及各庫頂收塵設備，也可作為其他行業除塵設備。

　　結構：

　　氣箱脈沖袋式除塵器的主要由箱體、袋室、灰斗、進出風口四大部分組成，并配有支柱、走梯、欄桿、壓氣管路系統、清灰控制機構等。

　　工作原理

　　主體可以分隔成很多個箱體,每個箱體放有很多條濾袋,并在每個箱體側邊出口管道上帶一個氣缸帶動提升閥；當除塵器過濾含塵氣體有一定時間后或者阻力達到設定值時,清灰控制儀則發出信號,這時第一個箱室的提升閥就會開始關閉并切斷過濾氣流;然后箱室的脈沖閥開啟時,提升閥則重新打開,可以使這個箱室重新進行過濾工作。

　　采用分箱室清灰時需要注意逐箱隔離,輪流進行,并各箱室的脈沖和清灰周期需要通過清灰程序控制器提前設定才能保證程序自動進行,從而可以保證了壓縮空氣的清灰效果會更好。同時整個箱體會設計進口和出口總管結構,當灰斗延伸到進口總管下,這時可以使進入的含塵煙氣直接進入擴大的灰斗內從而達到預防除塵效果。

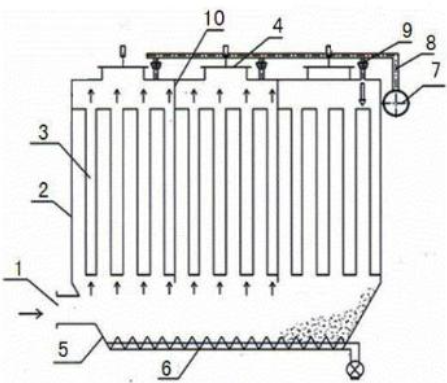

氣箱脈沖袋式除塵器

1. 氣包  2.壓氣管道

  3.脈沖閥 4.提升閥

  5.閥板    6.袋室隔板

  7.排風口  7.箱體

  9.濾袋  10.袋室

  11.進風口 12.灰斗

  13.輸灰機構
